Affûter correctement votre tronçonneuse

Chaque dispositif de coupe nécessite un entretien : affûtez régulièrement la chaîne de votre tronçonneuse STIHL pour garantir des performances optimales.

Tronçonneuse thermique MS 261 C-M de STIHL avec guide Light 04 à côté du mélange de carburant STIHL MotoMix avant l’affûtage

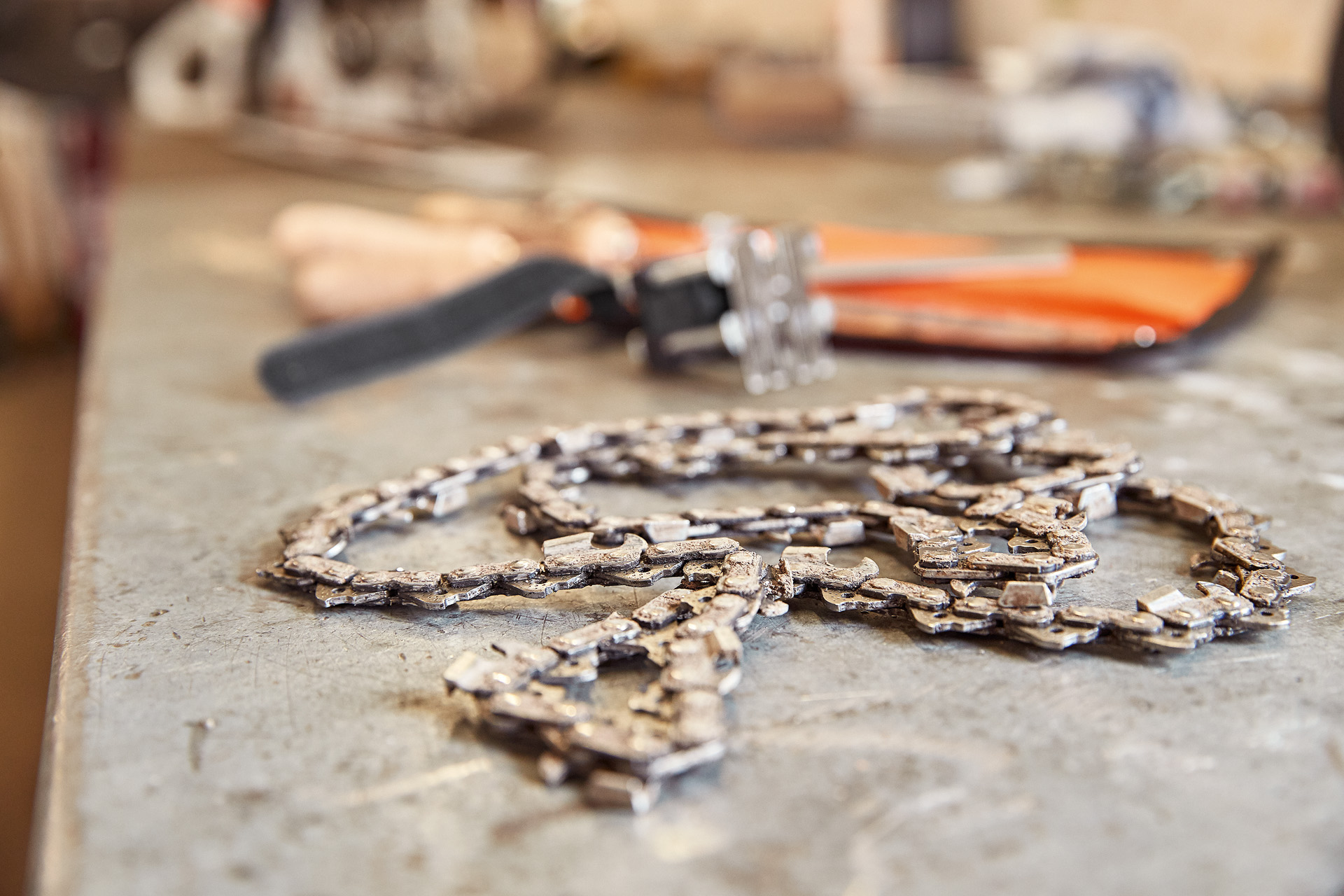

Limes pour tronçonneuses STIHL et chaîne sur établi dans un atelier

Comment reconnaître une chaîne émoussée ?

Même la meilleure chaîne s’use et s’émousse au fil du temps. Le travail devient alors plus pénible et la tronçonneuse s’expose à un risque d’usure croissante. À cela s’ajoute le fait que l’effort physique augmente et que le résultat de coupe devient de moins en moins satisfaisant.

Si vous constatez les signes suivants lorsque vous utilisez votre tronçonneuse, vous devez peut-être affûter votre chaîne, voire la remplacer.

Cinq signes d’une chaîne émoussée

Signe nº 1

La chaîne ne s’enfonce pas d’elle-même dans le bois. Il faut appuyer sur l’unité du moteur pour la forcer à couper.

Signe nº 2

Lors de la coupe de séparation ou de tronçonnage, c’est-à-dire la coupe verticale à travers le bois, la chaîne de la tronçonneuse produit de la sciure fine au lieu de gros copeaux.

Signe nº 3

De la fumée se dégage dans la coupe malgré une lubrification intacte et une tension exacte de la chaîne.

Signe nº 4

La tronçonneuse se déplace dans un sens et la coupe est de travers. Cela indique notamment que les dents de coupe sont émoussées d’un côté ou d’une longueur irrégulière.

Signe nº 5

La tronçonneuse vibre et saute lors du sciage. Il est difficile de la positionner précisément.

Un homme avec des gants STIHL affûte la chaîne d’une tronçonneuse thermique STIHL 261 C-M avec une lime ronde

Guide vidéo : Affûter la chaîne et le limiteur de profondeur avec le porte-lime 2-en-1 STIHL

Dans notre guide vidéo, nous vous montrons comment affûter la chaîne et le limiteur de profondeur de votre tronçonneuse STIHL en une seule opération avec le porte-lime 2-en-1.

Qu’est-ce que le retrait des limiteurs de profondeur ?

Le retrait du limiteur de profondeur correspond à la distance entre le bord avant du toit de la dent et le bord supérieur du limiteur de profondeur. Plus ce retrait est important, plus la quantité de bois raboté par dent est importante.
Le retrait du limiteur de profondeur diminue lorsque les dents de la scie sont affûtées. Cela est dû au fait que la dent de la scie est plus courte lors de l’affûtage et aussi plus plate en raison de sa forme (plus étroite vers l’arrière et plus plate).

Pour obtenir un bon résultat de coupe, il est donc nécessaire de contrôler et, le cas échéant, d’ajuster le retrait du limiteur de profondeur à chaque fois que vous aiguisez la chaîne de votre tronçonneuse.

chainsaw

OUTIL D’AFFÛTAGE POUR TRONÇONNEUSE

Il est très difficile de respecter tous les angles et toutes les cotes « à main levée » et cela demande beaucoup d’entraînement. C’est pourquoi STIHL recommande l’utilisation d’outils d’affûtage.

Personne avec guide d’affûtage STIHL sur un guide Light 04 de STIHL

Affûter soi-même les chaînes à l’aide d’une lime ronde

Vous pouvez affûter ou aiguiser vous-même les dents de votre chaîne à dents de rabot avec une lime ronde. Cependant, l’outil utilisé doit être adapté à la chaîne. Si vous utilisez une mauvaise lime, vous risquez de réduire les performances de coupe de la chaîne. Nous vous expliquons comment choisir une lime ronde adaptée.

Le choix de la bonne lime ronde dépend du pas de la chaîne . Chaque pas est associé à un diamètre de lime ronde spécifique.

Choisir la bonne lime ronde pour affûter la tronçonneuse

Le pas de chaîne permet de classer une chaîne selon certaines catégories de puissance de tronçonneuse. Le pas est facile à trouver sur toutes les chaînes STIHL : le chiffre est inscrit sur le limiteur de profondeur. Le tableau de correspondance STIHL vous permet de lire facilement le diamètre de lime nécessaire.

Chiffre servant à marquer le pas de chaîne sur le limiteur de profondeur

Si le chiffre sur le limiteur de profondeur n’est plus lisible, le pas de chaîne peut être déterminé à l’aide d’un gabarit de contrôle pour chaînes. Vous pouvez aussi calculer le pas de chaîne. Pour ce faire, mesurez par exemple à l’aide d’un pied à coulisse la distance entre le centre d’un boulon riveté et le centre du suivant et divisez le résultat par deux, afin d’obtenir le pas de chaîne en millimètres. Cependant, comme le pas de chaîne est toujours exprimé en pouces, vous devez encore convertir le résultat en conséquence : un millimètre correspond à 0,039 pouce, ce qui signifie qu’il faut encore multiplier le résultat mesuré en millimètres par 0,039 pouce pour obtenir la valeur correspondante en pouces. Cherchez ensuite le diamètre de lime adapté dans le tableau de correspondance STIHL en utilisant la valeur calculée :

Marquage sur le limiteur de profondeurMarquage alternatif sur le limiteur de profondeurPas de chaîneDiamètre de la lime ronde
11/41/4"4,0 millimètres
23250,325"4,8 millimètres
33/83/8"5,2 millimètres
44040,404"5,5 millimètres
6P, PM3/8" Picco4,0 millimètres
7 1/4" Picco3,2 millimètres

Bon à savoir

Veuillez noter que les limes pour chaînes ont une structure de surface différente de celle des limes d’atelier, par exemple. Ces dernières ne sont donc pas adaptées à l’affûtage d’une chaîne.

Affûter la tronçonneuse : Instructions

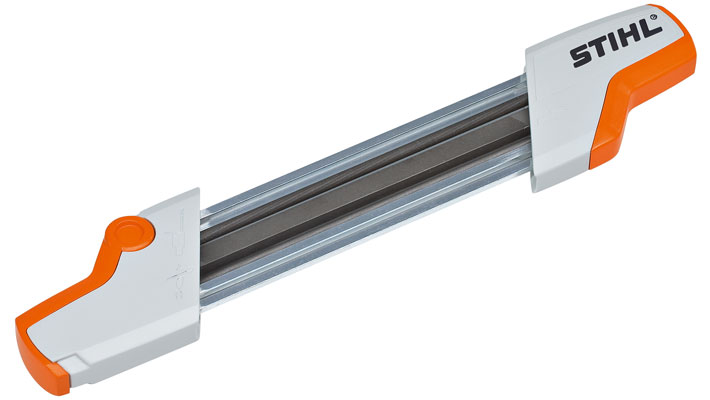

Astuce produit : le porte-lime 2-en-1 vous permet d’affûter les dents de votre chaîne et de remettre le limiteur de profondeur à la bonne hauteur.

Affûter la chaîne HEXA de STIHL

L’affûtage n’a jamais été aussi simple : la chaîne innovante STIHL 3/8" Rapid Hexa est affûtée avec la lime hexagonale Hexa développée à cet effet sans outils d’affûtage supplémentaires.

La nouvelle lime hexagonale est parfaitement adaptée à la forme innovante de la dent de coupe Hexa et permet un affûtage rapide et presque parfait de la chaîne à un angle d’affûtage idéal. Regardez la vidéo pour découvrir comment cela fonctionne. Grâce à la nouvelle forme des dents de la chaîne Rapid Hexa, vous obtenez également une chaîne très durable avec une performance de coupe jusqu’à 10 % supérieure à celle de la 36 RS.

Vidéo : Tutoriel pour affûter la chaîne HEXA

La chaîne STIHL Rapid HEXA est affûtée à l’aide d’une lime hexagonale

Pour affûter votre chaîne Rapid Hexa, placez la lime hexagonale à 90° par rapport au guide. Le bourrelet est dirigé vers le haut et est parallèle au repère sur la dent de coupe, ce qui donne automatiquement l’angle d’affûtage idéal de 25 degrés.

Tenez le manche d’une main et, de l’autre, déplacez la lime vers l’avant sur la dent de coupe. Détachez la lime de la dent de coupe lors du mouvement retour afin de limer uniquement en pointillé vers l’avant. Réglez ensuite le limiteur de profondeur.

Pour plus de détails, reportez-vous à l’étape 3 ci-dessus.

Bois tendre ou bois dur ? Réglage optimal du limiteur de profondeur

Le limiteur de profondeur fait partie de la dent de coupe de la chaîne. Il détermine la profondeur de pénétration de la dent dans le bois et la quantité de bois rabotée par la tronçonneuse lors de la coupe. Pour une performance de coupe optimale, le retrait du limiteur de profondeur doit donc être correctement réglé en fonction du type de bois. Nous vous expliquons ce à quoi vous devez faire attention.

Le limiteur de profondeur et le type de bois doivent être définis

Chaque type de bois se comporte différemment lors du sciage. Avec le bon réglage du limiteur de profondeur, vous pouvez travailler plus facilement avec votre tronçonneuse. Dans la pratique, nous vous conseillons de faire attention au type de bois fréquemment scié lors de l’achat de la chaîne.

Le guide d’affûtage permet d’ajuster le limiteur de profondeur

Pour les bois durs, la résistance au sciage est plus grande que pour les bois tendres. Pour scier du bois dur, le retrait du limiteur de profondeur ne doit pas être trop grand. Lors de la coupe de bois tendre en dehors des périodes de gel, le retrait peut être maintenu jusqu’à 0,2 mm de plus.

Le gabarit d’affûtage du pas de chaîne immédiatement supérieur peut être utilisé à cet effet. STIHL propose également un gabarit d’affûtage spécial qui vous permet de déterminer directement le retrait optimal du limiteur de profondeur pour le bois dur et le bois tendre.

Le pas de chaîne permet de choisir le retrait des limiteurs de profondeur. Le tableau ci-dessus indique le retrait du limiteur de profondeur pour le bois dur.

Plus de conseils et d’astuces pour l’affûtage de la chaîne de tronçonneuse

  • Commencez par marquer une dent de coupe à l’aide d’un feutre. Le marquage permet de contrôler un enlèvement de matière uniforme. Après deux à trois passages de lime, contrôlez l’enlèvement de matière. Si l’enlèvement de la matière est uniforme, vous travaillez correctement. Si la peinture n’est enlevée que par endroits, vérifiez que vous utilisez la bonne lime et veillez à ne pas la guider trop haut ou trop bas.
  • Ne pas travailler avec la chaîne jusqu’à ce qu’elle soit complètement émoussée. Entre-temps, quelques passages de lime suffisent à affûter la chaîne.
  • Compter les passages de lime et en effectuer le même nombre pour chaque dent afin qu’elles soient toutes de la même longueur.
  • Si vous remarquez que les dents d’une rangée sont plus courtes que celles de l’autre, vous avez exercé plus de pression d’un côté. Ajustez la longueur des dents en appliquant un ou deux traits de lime sur les dents de coupe plus longues.
  • Conseil produit : le porte-lime 2-en-1 vous permet d’affûter simultanément les dents de votre chaîne et de remettre le limiteur de profondeur à la bonne hauteur.

Modes d’emploi des tronçonneuses STIHL

Vous pouvez télécharger ici le mode d’emploi de votre tronçonneuse STIHL .

Aperçu : affûtage de la tronçonneuse

  • Une tronçonneuse émoussée demande plus de travail et n’offre pas le même degré de sécurité

  • L’affûtage de la tronçonneuse est facile à préparer et à réaliser avec les bons outils

  • Utiliser une lime ronde pour affûter les dents de la tronçonneuse
  • Lire également le mode d’emploi de la tronçonneuse pour les travaux d’entretien tels que l’affûtage
